Citroen C4: Gancio traino a sgancio rapido

• Presentazione
• Montaggio della rotula del gancio traino
• Rimozione della rotula del gancio traino

Presentazione

Le operazioni di montaggio e smontaggio di questo gancio traino originale non richiedono l'utilizzo di attrezzi.

1. Supporto
2. Tappo di protezione
3. Presa di connessione
4. Anello di sicurezza
5. Gancio traino con rotula amovibile
6. Rotella di bloccaggio/sbloccaggio
7. Serratura di sicurezza a chiave
8. Etichetta per annotare i riferimenti principali

1. Posizione di bloccaggio (riferimenti verdi opposti l'uno all'altro); la rotella è a contatto con la rotula del gancio traino (nessuno spazio).
2. Posizione di sbloccaggio (riferimento rosso opposto al riferimento verde); la rotella non è più a contatto con la rotula del gancio traino (spazio di circa 5 mm).

Apporre l'etichetta in dotazione in una posizione chiaramente visibile, vicino al supporto o nel bagagliaio.

I rimorchi con fari a LED non sono compatibili con il cablaggio di questo dispositivo.

Per garantire una guida in totale sicurezza in presenza di un dispositivo di traino, consultare la sezione corrispondente.

Prima di qualsiasi utilizzo

Controllare che la rotula del gancio traino sia montata correttamente, verificando i punti seguenti:

- Il riferimento verde sulla rotella deve essere allineato con il riferimento verde sulla rotula del gancio traino.

- La rotella di bloccaggio deve essere a contatto con la rotula del gancio traino (posizione A).

- La serratura di sicurezza a chiave deve essere chiusa e la chiave rimossa; la rotella di bloccaggio non può più essere azionata.

- La rotula del gancio traino non deve potersi muoversi nel relativo supporto; verificare tentando di scuoterla con una mano.

Se la rotula del gancio traino non è bloccata, il rimorchio si potrebbe separare. Rischio di incidente!

Durante l'utilizzo

Non sbloccare mai il dispositivo con un rimorchio o un carrello sulla rotula del gancio traino.

Non superare mai il peso massimo consentito del veicolo: peso lordo del treno o GTW.

Rispettare sempre il peso massimo consentito sul dispositivo di traino: se viene superato, il dispositivo potrebbe separarsi dal veicolo. Rischio di incidenti! Prima di guidare, controllare la regolazione dell'altezza dei fari e verificare che i fari del rimorchio funzionino correttamente.

Per ulteriori informazioni sulla Regolazione dell'altezza dei fari, fare riferimento alla sezione corrispondente.

Dopo l'utilizzo

Quando si viaggia senza rimorchio o carrello, rimuovere la rotula del gancio traino e inserire il tappo di protezione nel supporto, per permettere la visibilità e la leggibilità della targa e/o della relativa illuminazione. Inoltre, la presa di connessione deve essere inclinata verso la posizione superiore, per evitare di danneggiare l'equipaggiamento durante la guida.

Montaggio della rotula del gancio traino

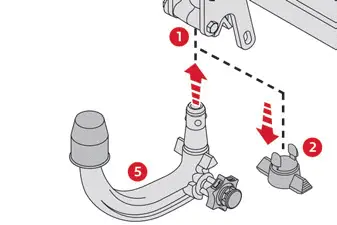

► Sotto il paraurti posteriore, rimuovere il tappo di protezione 2 dal supporto 1.

► Inserire l'estremità della rotula del gancio traino 5 nel supporto 1 e spingere verso l'alto; si bloccherà automaticamente in posizione.

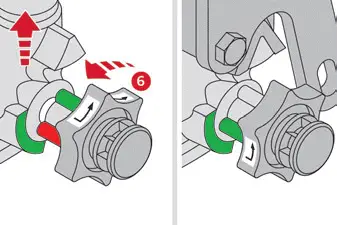

► Ruotare la rotella 6 di 90º in senso antiorario; tenere le mani a distanza!

► Controllare che il meccanismo si sia bloccato correttamente in posizione (posizione A).

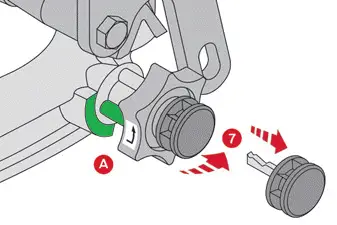

► Chiudere la serratura 7 con la chiave.

► Estrarre la chiave. La chiave non può essere estratta se la serratura è aperta.

► Agganciare il cappuccio alla serratura.

► Rimuovere il rivestimento di protezione dalla rotula del gancio traino.

► Fissare il rimorchio alla rotula del gancio traino.

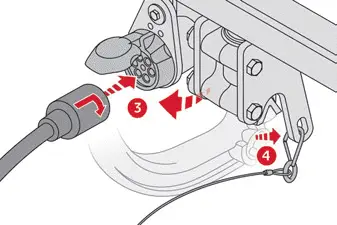

► Collegare il cavo del rimorchio all'anello di sicurezza 4 del supporto.

► Abbassare la presa di connessione 3 per posizionarla.

► Inserire la spina del rimorchio e ruotarla di 90º per collegarla alla presa di connessione 3 del supporto.

Rimozione della rotula del gancio traino

► Afferrare il tappo del rimorchio, eseguire una rotazione di 90º e tirare per scollegarlo dalla presa di connessione 3 sul supporto.

► Sollevare la presa di connessione 3 verso destra per riporla.

► Separare il cavo di sicurezza del rimorchio dall'anello di sicurezza 4 del supporto.

► Sganciare il rimorchio dalla rotula del gancio traino.

► Riposizionare il rivestimento di protezione sulla rotula del gancio traino.

► Rimuovere il cappuccio della serratura e premerlo sulla testa della chiave.

► Inserire la chiave nella serratura 7.

► Aprire la serratura utilizzando la chiave.

► Trattenere saldamente la rotula del gancio traino 5 con una mano e con l'altra tirare e ruotare completamente la rotella 6 in senso orario fino all'arresto; non rilasciare la rotella.

► Estrarre la rotula del gancio traino dalla parte inferiore del relativo supporto 1.

► Rilasciare la rotella; si blocca automaticamente in posizione di sbloccaggio (posizione B).

► Riposizionare il tappo di protezione 2 sul supporto 1.

► Riporre la rotula del gancio traino nella relativa custodia per proteggerla dagli urti e mantenerla pulita.

Manutenzione

Per un funzionamento corretto, è indispensabile che la rotula del gancio traino e il suo supporto siano tenuti puliti.

Prima di lavare il veicolo con una lancia ad alta pressione, la rotula del gancio traino deve essere rimossa e il tappo di protezione inserito sul supporto.

Interventi sul dispositivi di traino

Rivolgersi alla Rete CITROËN o ad un riparatore qualificato.
